Персона: Щекин, Александр Сергеевич
Загружается...
Email Address
Birth Date
Научные группы
Организационные подразделения
Организационная единица
Институт лазерных и плазменных технологий
Стратегическая цель Института ЛаПлаз – стать ведущей научной школой и ядром развития инноваций по лазерным, плазменным, радиационным и ускорительным технологиям, с уникальными образовательными программами, востребованными на российском и мировом рынке образовательных услуг.
Статус
Фамилия
Щекин
Имя
Александр Сергеевич
Имя
19 results
Результаты поиска
Теперь показываю 1 - 10 из 19
- ПубликацияОткрытый доступМЕТАЛЛИЗАЦИЯ НИТРИДА АЛЮМИНИЯ НАНОСЕКУНДНЫМ ИМПУЛЬСНЫМ ЛАЗЕРНЫМ ИЗЛУЧЕНИЕМ(НИЯУ МИФИ, 2025) Свиридова, А. А.; Щекин, А. С.; Петровский, В. Н.; Щекин, Александр Сергеевич; Свиридова, Ангелина Алексеевна; Петровский, Виктор НиколаевичПредставлено исследование влияния параметров наносекундного лазерного излучения на качество поверхности и степень металлизации алюмонитридной керамики для формирования алюминиевого проводящего слоя с наименьшим сопротивлением. Проанализированы зависимости сопротивления, шероховатости поверхности и толщины полученного проводящего слоя от плотности энергии, длительности и перекрытия импульсов. Получена температурная зависимость сопротивления при охлаждении до температуры жидкого азота, проведён анализ нанесенного методом магнетронного напыления медного покрытия и исследована адгезионная прочность соединений медного, алюминиевого слоя и подложки AlN с помощью «скретч-тестера».
- ПубликацияОткрытый доступКОМПЬЮТЕРНОЕ МОДЕЛИРОВАНИЕ ТЕПЛОВОГО ВОЗДЕЙСТВИЯ ОДИНОЧНЫХ НАНОСЕКУНДНЫХ ЛАЗЕРНЫХ ИМПУЛЬСОВ С УЧЕТОМ ЖИДКОЙ ФАЗЫ(НИЯУ МИФИ, 2025) Гречихин, Н. В.; Щекин, А. С.; Петровский, В. Н.; Гречихин, Николай Валерьевич; Щекин, Александр Сергеевич; Петровский, Виктор НиколаевичПроведено моделирование теплового воздействия наносекундного лазерного излучения на алюминий с учетом жидкой фазы. Построенная модель позволяет предсказывать форму кратеров, получающихся в результате воздействия одиночных импульсов. Показана динамика образования кратера и наплыва на поверхности при воздействии наносекундного лазерного излучения. Построен график зависимости высоты наплыва на поверхности алюминия в зависимости от энергии в импульсе.
- ПубликацияОткрытый доступМЕТОД ПРЕЦИЗИОННОЙ МИКРОСВАРКИ ЦИРКОНИЯ ПРИ ПОМОЩИ ND:YAG ЛАЗЕРА С ЛАМПОВОЙ НАКАЧКОЙ(НИЯУ МИФИ, 2024) ВОРОНКО, К. А.; ЩЕКИН, А. С.; Воронко, Константин Алексеевич; Щекин, Александр СергеевичВ работе были исследованы базовые принципы лазерной микросварки. Изучено влияние энергии в импульсе на геометрические параметры сварного соединения. Также был найден оптимальный режим работы используемой установки. Полученные результаты можно применять на практике при создании неразъемных соединений, а также для дальнейших исследований с целью улучшения качества сварных соединений.
- ПубликацияТолько метаданныеEffect of burst mode modulation ultrashort pulse laser on the laser processing transparent dielectrics(2024) Murzakov, M. A.; Evtikhiev, N. N.; Grezev, N. V.; Shchekin, A. S.; Евтихиев, Николай Николаевич; Щекин, Александр Сергеевич
- ПубликацияОткрытый доступВЛИЯНИЕ МОДУЛЯЦИИ УЛЬТРАКОРОТКОГО ИМПУЛЬСА НА ФОРМИРОВАНИЕ МОДИФИЦИРОВАННОЙ ЗОНЫ ПРИ ВОЗДЕЙСТВИИ НА ПРОЗРАЧНЫЕ ДИЭЛЕКТРИКИ(НИЯУ МИФИ, 2024) МУРЗАКОВ, М. А.; ЕВТИХИЕВ, Н. Н.; ГРЕЗЕВ, Н. В.; КАТАЕВ, Д. М.; ЩЕКИН, А. С.; Щекин, Александр Сергеевич; Евтихиев, Николай НиколаевичВ работе было исследовано влияние модуляции ультракороткого импульса на процесс формирования модифицированной зоны прозрачного диэлектрика. Использование фемтосекундного волоконного лазера в режиме пачек импульсов (Burst Mode) позволило контролировать энергию, которая поступает в обрабатываемый материал и тем самым влиять на геометрию зоны модификации. В ходе исследования опробованы различные виды импульсов – линейные, синусоидальные, экспоненциальные и др. Было отмечено, что модуляция импульсов значительно влияет на форму модифицированной зоны. Были определены пороговые значения энергии, которые приводят к внутренним дефектам в виде трещин.
- ПубликацияОткрытый доступРАСЧЕТ ПАРАМЕТРОВ КРАТЕРОВ НА МОНОКРИСТАЛЛЕ КРЕМНИЯ НА ОСНОВЕ МОДЕЛИРОВАНИЯ ЕДИНИЧНОГО ИМПУЛЬСА И ИСПОЛЬЗОВАНИЯ МЕТОДОВ МАШИННОГО ОБУЧЕНИЯ(НИЯУ МИФИ, 2026) ГУРСКИЙ, Д. С.; ЩЕКИН, А. С.; ПЕТРОВСКИЙ, В. Н.; ПОКЛАД, А. И.; ЧЕРНЫЙ, И. К.; Поклад, Александр Игоревич; Гурский, Дмитрий Сергеевич; Петровский, Виктор Николаевич; Щекин, Александр СергеевичС использованием современных пакетов программного обеспечения была разработана математическая модель воздействия лазерного излучения на поверхность монокристалла кремния единичным лазерным импульсом с длиной волны 1064 нм. В ходе работы выявлено, что на процесс удаления материала с поверхности зависит от вариации параметров лазерного излучения, что соответствует различным механизмам удаления. Результаты моделирования показали высокую степень соответствия между предсказанными и реальными значениями параметров кратеров, что подтверждает перспективность данного подхода.
- ПубликацияТолько метаданныеLaser welding of borosilicate glass using by femtosecond fiber lasers(2022) Murzakov, M. A.; Evtikhiev, N. N.; Oreshkin, A. A.; Schekin, A. S.; Kataev, D. M.; Евтихиев, Николай Николаевич; Щекин, Александр СергеевичThe work shows the principal possibility laser welding borosilicate glass using by IPG Photonics femtosecond fiber lasers. The main physical mechanisms of laser glass welding are considered. It is shown that laser welding of glass or transparent dielectrics is based on the mechanisms of nonlinear absorption high-intensity laser radiation. The main technological features of the process laser welding of borosilicate glass are demonstrated. Shear lap tests of the obtained welds were carried out, the load was over 100 MPas. © 2022 IEEE.

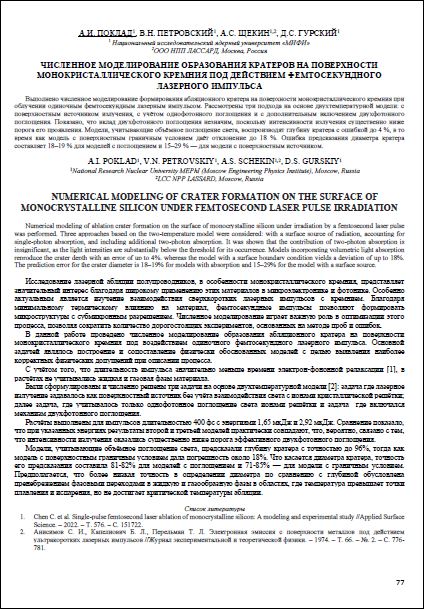

- ПубликацияОткрытый доступЧИСЛЕННОЕ МОДЕЛИРОВАНИЕ ОБРАЗОВАНИЯ КРАТЕРОВ НА ПОВЕРХНОСТИ МОНОКРИСТАЛЛИЧЕСКОГО КРЕМНИЯ ПОД ДЕЙСТВИЕМ ФЕМТОСЕКУНДНОГО ЛАЗЕРНОГО ИМПУЛЬСА(НИЯУ МИФИ, 2026) ПОКЛАД, А. И.; ПЕТРОВСКИЙ, В. Н.; ЩЕКИН, А. С.; ГУРСКИЙ, Д. С.; Поклад, Александр Игоревич; Петровский, Виктор Николаевич; Щекин, Александр Сергеевич; Гурский, Дмитрий СергеевичВыполнено численное моделирование формирования абляционного кратера на поверхности монокристаллического кремния при облучении одиночным фемтосекундным лазерным импульсом. Рассмотрены три подхода на основе двухтемпературной модели: с поверхностным источником излучения, с учётом однофотонного поглощения и с дополнительным включением двухфотонного поглощения. Показано, что вклад двухфотонного поглощения незначим, поскольку интенсивности излучения существенно ниже порога его проявления. Модели, учитывающие объёмное поглощение света, воспроизводят глубину кратера с ошибкой до 4 %, в то время как модель с поверхностным граничным условием даёт отклонение до 18 %. Ошибка предсказания диаметра кратера составляет 18–19 % для моделей с поглощением и 15–29 % — для модели с поверхностным источником.
- ПубликацияТолько метаданныеPulsed laser modification of Al2O3 ceramics to controlling the surface wettability(2021) Gavrikov, A. A.; Shchekin, A. S.; Glazyrina, S. A.; Zhanabaeva, A. K.; Kolchina, A. A.; Marin, D. V.; Petrovskiy, V. N.; Ishkinyaev, E. D.; Щекин, Александр Сергеевич; Марин, Денис Васильевич; Ишкиняев, Эмиль Дамирович; Петровский, Виктор Николаевич© 2021 Institute of Physics Publishing. All rights reserved.In this paper nanosecond direct laser structuring was investigated for the surface modification of Al2O3 ceramic. A theoretical calculation of the roughness index was carried out according to the Cassie-Baxter model for three different patterns formed on the ceramic surface. The relationship between the assumed area of contact of a water drop with the surface of the material and the contact angle of wetting was investigated. This study shows that surface topography is not the only key factor responsible for surface wettability during nanosecond direct laser structuring.
- ПубликацияОткрытый доступОСОБЕННОСТИ ПРЯМОЙ ЛАЗЕРНОЙ МЕТАЛЛИЗАЦИИ АЛЮМОНИТРИДНОЙ КЕРАМИКИ(НИЯУ МИФИ, 2024) СВИРИДОВА, А. А.; ЩЕКИН, А. С.; ПЕТРОВСКИЙ, В. Н.; ИВАНОВ, А. А.; Петровский, Виктор Николаевич; Щекин, Александр Сергеевич; Свиридова, Ангелина Алексеевна; Иванов, Андрей АнатольевичПроведено исследование влияния параметров наносекундного с длиной волны λ=1,064 мкм и λ=0,355 мкм, а также фемтосекундного с длиной волны λ=1,030 мкм импульсного лазерного излучения на качество металлизированной поверхности и степень металлизации керамики AlN для формирования проводящего слоя с наименьшим сопротивлением. Проанализированы зависимости сопротивления и шероховатости поверхности полученных структур от плотности энергии, длительности и перекрытия импульсов наносекундного излучения инфракрасного диапазона. Проведено сравнение характеристик проводящего слоя при прямой металлизации лазерным излучением с разной длительностью импульсов и длиной волны. Эксперименты проводились в воздушной среде.
