Персона:
Шорников, Дмитрий Павлович

Организационные подразделения

Организационная единица

Цель ИЯФиТ и стратегия развития - создание и развитие научно-образовательного центра мирового уровня в области ядерной физики и технологий, радиационного материаловедения, физики элементарных частиц, астрофизики и космофизики.

Статус

Руководитель научной группы "Лаборатория перспективных технологий создания новых материалов"

Фамилия

Шорников

Имя

Дмитрий Павлович

Полная страница элемента

Результаты поиска

Теперь показываю 1 - 10 из 30

Открытый доступ

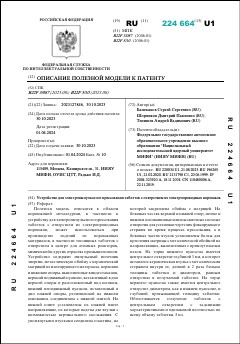

Устройство для электроимпульсного прессования таблеток с отверстием из электропроводных порошков
(НИЯУ МИФИ, 2024) Башлыков, С. С.; Шорников, Д. П.; Тенишев, А. В.; Тенишев, Андрей Вадимович; Башлыков, Сергей Сергеевич; Шорников, Дмитрий Павлович
Полезная модель относится к области порошковой металлургии, в частности к устройству для электроимпульсного прессования таблеток с отверстием из электропроводных порошков, может использоваться при производстве изделий из порошковых материалов, в частности топливных таблеток с отверстием в центре для атомных реакторов, химической и других отраслях промышленности. Устройство содержит импульсный источник энергии, металлическую обойму с керамической матрицей из изолирующего материала, верхнюю и нижнюю опоры, выполненные в виде стаканов, верхний подвижный пуансон, вставленный в дно верхней опоры и расположенный под штоком, нижний неподвижный пуансон, вставленный в дно нижней опоры, размещенной на нижнем основании, соединенном с нижней плитой. На нижней плите установлены на нижней плите направляющие, на которые надеты две втулки с возможностью вертикального скольжения. С упомянутыми втулками соединена пластина, на которой закреплена обойма с матрицей. На боковых частях верхней и нижней опор, штоке и нижнем основании выполнены сквозные соосные отверстия для установки через них фиксирующего стержня во время процесса прессования, а в боковых частях втулок установлены болты для крепления матрицы с металлической обоймой на направляющих, выполненных с прямоугольным пазом. На торце нижнего пуансона имеется центральное отверстие глубиной 3 мм, в которое вставлена керамическая втулка с металлическим стержнем внутри ее, длиной в 2 раза больше толщины таблетки и диаметром, равным отверстию в получаемой таблетке. На торце верхнего пуансона также имеется центральное отверстие диаметром, как в нижнем пуансоне, и глубиной, превышающей толщину таблетки. Обеспечивается получение таблеток с центральным отверстием с заданными характеристиками и одинаковой плотностью по всему объему таблетки. 5 ил.
Открытый доступ
Measurement of Low-Concentration Hydrogen in Inert Gas Within a Small Closed Volume
(2025) Ivanov, G. A.; Shornikov, D. P.; Samotaev, N. N.; Oblov, K. Y.; Etrekova, M. O.; Litvinov, A. V.; Иванов, Георгий Андреевич; Шорников, Дмитрий Павлович; Самотаев, Николай Николаевич; Облов, Константин Юрьевич; Этрекова, Майя Оразгельдыевна; Литвинов, Артур Васильевич
Только метаданные
Fabrication of a High-Density Compacted Material from a Coarse-Grained Silicon Carbide Powder by Magnetic Pulsed Pressing Combined with Spark Plasma Sintering
(2019) Shornikov, D. P.; Tenishev, A. V.; Kazakova, V. N.; Zholnin, A. G.; Шорников, Дмитрий Павлович; Тенишев, Андрей Вадимович
© 2019, Pleiades Publishing, Ltd.Abstract: The application of magnetic pulsed pressing (MPP) as preliminary treatment of a coarse-grained silicon carbide powder before spark plasma sintering (SPS) is shown to increase the compacted material density significantly. The increase in the material density is maximal after one MPP pulse. An increase in the number of pulses or the discharge voltage does not enhance this effect. It is experimentally shown that the amount of a fine fraction having formed in the powder subjected to MPP is too low for the maximum compacted material density to be reached by SPS.
Открытый доступ
Высокотемпературное взаимодействие дисилицида триурана с керамиками и тугоплавкими материалами
(2025) Рукосуев, В. Е.; Тенишев, А. В.; Лысиков, А. В.; Карпюк, Л. А.; Шорников, Д. П.; Михеев, Е. Н.; Новиков, В. В.; Сивов, Р. Б.; Иванов, Г. А.; Быканов, А. С.; Иванов, Георгий Андреевич; Шорников, Дмитрий Павлович; Тенишев, Андрей Вадимович
В статье рассмотрено высокотемпературное взаимодействие дисилицида триурана U3Si2 с BeO, Y2O3, Al2O3, ZrO2, Mo и Ta. Для этого проведен теоретический анализ образования эвтектик в данных системах и эксперименты по нагреву образцов из дисилицида триурана, расположенных на подложках из соответствующих материалов, в вакууме до температуры 1500°С. В результате было показано отсутствие взаимодействия U3Si2 с BeO, Y2O3, ZrO2 и Mo. Экспериментально подтверждено образование эвтектики в системе U3Si2−Al2O3. Помимо этого, было выявлено сильное взаимодействие U3Si2 с Та с образованием диффузионных слоев.
Открытый доступ
УСТРОЙСТВО ДЛЯ ЭЛЕКТРОИМПУЛЬСНОГО ПРЕССОВАНИЯ ПОРОШКОВЫХ МАТЕРИАЛОВ
(НИЯУ МИФИ, 2023) Башлыков, С. С.; Шорников, Д. П.; Тарасова, М. С.; Тарасов, Б. А.; Глаговский, Э. М.; Глаговский, Эдуард Михайлович; Шорников, Дмитрий Павлович; Тарасов, Борис Александрович; Башлыков, Сергей Сергеевич; Тарасова, Мария Сергеевна
Изобретение относится к области порошковой металлургии, в частности к устройствам электроимпульсного прессования порошковых материалов. Может использоваться при производстве изделий из порошковых материалов, в частности топливных таблеток для атомных реакторов, химической и других отраслях промышленности. Устройство содержит импульсный источник энергии, нагружающее устройство, металлическую обойму с керамической матрицей из изолирующего материала, верхний подвижный пуансон с верхней опорой, расположенный под штоком, нижний неподвижный пуансон с нижней опорой, установленный на нижнем основании, пластину с двумя втулками, на которой закреплена обойма с матрицей. Верхняя и нижняя опора выполнены в виде стаканов, в дно которых вставлены соответственно верхний и нижний пуансоны с фаской на боковой поверхности хвостовика для фиксации их стопорным винтом, расположенным в боковой части опор. Для закрепления опор на боковых частях стаканов, штоке и нижней опоре выполнены сквозные соосные отверстия для введения через них фиксирующего стержня. В боковых частях втулок установлены болты для крепления матрицы с металлической обоймой на направляющих, выполненных дополнительно с прямоугольным пазом. На верхнюю опору и пластину с втулками надета скоба п-образной формы с вырезами полукруглой формы, обеспечивающими ее закрепление за верхнюю опору и пластину с матрицей. Обеспечивается сокращение времени производства. 4 ил.
Только метаданные
COMPATIBILITY OF U – Mo AND V – Ti – Cr ALLOYS AT 900o C
(2022) Nikitin, S. N.; Tarasov, B. A.; Shornikov, D. P.; Yurlova, A. S.; Никитин, Степан Николаевич; Тарасов, Борис Александрович; Шорников, Дмитрий Павлович; Юрлова, Анастасия Сергеевна
Metallic fuel has long served as a common nuclear fuel. The Generation IV Reactors programme considers metallic fuel feasible for Generation IV reactors due to its unique physico-chemical characteristics. In spite of all the advantages offered by metallic nuclear fuel (such as density and heat conductivity), there are certain factors limiting its use. The main factors include fuel swelling and interaction with steel cladding. The problem of swelling can be resolved by lowering the smeared density of nuclear fuel to 75% of theoretical values, which can be achieved by reducing the section of the fuel column and opening the fuel-cladding gap. An optimal solution would be to use porous fuel, the theoretical density of which is 75%. The problem of metallic fuel-steel cladding interaction is caused by a uranium-iron eutectic. One of the alternatives could be to start using vanadium alloys (V – Ti – Cr) for claddings as their eutectic interaction with uranium starts at higher temperatures. The authors carried out an experiment to understand how V – 4Ti – 4Cr alloys would interact with U10Mo alloys. The experiment was conducted at the temperature of 900o C for 11 hours. A slight interdiffusion of the components was observed, and a high degree of similarity between vanadium alloys and oxygen and nitrogen was noted. © 2022, Ore and Metals Publishing house. All rights reserved.
Открытый доступ
УСТРОЙСТВО ДЛЯ ДРОБЛЕНИЯ СТРУЖКИ ПРИ ОБРАБОТКЕ РЕЗАНИЕМ НА ТОКАРНОМ СТАНКЕ
(НИЯУ МИФИ, 2023) Башлыков, С. С.; Шорников, Д. П.; Новиков, С. В.; Тенишев, А. В.; Тарасова, М. С.; Тарасов, Б. А.; Шорников, Дмитрий Павлович; Башлыков, Сергей Сергеевич; Тарасов, Борис Александрович; Тарасова, Мария Сергеевна; Тенишев, Андрей Вадимович
Изобретение относится к области машиностроения и может быть использовано при дроблении стружки, образующейся при обработке резанием на токарных станках. Устройство для дробления стружки при обработке резанием на токарном станке содержит источник электроэнергии и приемник для металлической стружки. Источник электроэнергии выполнен в виде импульсного источника, один полюс которого соединен посредством первого гибкого кабеля с приемником для металлической стружки, а другой полюс служит для подключения второго гибкого кабеля к токарному станку. Приемник для металлической стружки выполнен в виде конуса из изолирующего материала с толщиной стенки 2÷5 мм, внутрь которого вставлен другой конус из электропроводного материала с толщиной стенки 1÷2 мм, а диаметр основания конуса D равен 30÷80 мм. Соотношение диаметра основания конуса D к его высоте Н равно 0,8÷1,2. Обеспечивается стабильность дробления стружки и сокращается расход электроэнергии при этом процессе. 1 ил.
Открытый доступ
Влияние молибдена на взаимодействие уран-молибденовых сплавов с железом и коррозионно-стойкой сталью
(НИЯУ МИФИ, 2025) Никитин, С. Н.; Тарасов, Б. А.; Шорников, Д. П.; Юрлова, А. С.; Юрлова, Анастасия Сергеевна; Тарасов, Борис Александрович; Никитин, Степан Николаевич; Шорников, Дмитрий Павлович
В работе приводятся результаты изучения взаимодействия уран-молибденовых сплавов c коррозионностойкими сталями во внереакторных диффузионных экспериментах при температурах 700-850°С. В диффузионной паре U10Mo/Fe13Cr при температуре отжига 700°С наблюдается твердофазное взаимодействие. Увеличение температуры отжига выше эвтектического превращения в системе U-Fe приводит к смене характера диффузии с объёмного на зернограничный. Наблюдается появление жидкой фазы, которая при охлаждении кристаллизуется в эвтектику. Скорость роста слоя взаимодействия для диффузионных пар описывается параболическим законом. Результаты исследования влияния содержания молибдена в сплаве урана на кинетику роста взаимодействия с Fe-Cr показали, что легирование урана молибденом до 17 мас.% приводит к линейному снижению скорости роста всего слоя взаимодействия (Кобщ) с коррозионностойкими сталями, а константа скорости роста слоя взаимодействия в сталь (Кп) экспоненциально снижается с увеличением содержания молибдена при температуре 750°С, что обусловлено уменьшением коэффициента взаимной диффузии в системе U-Mo с увеличением содержания молибдена. Кп уменьшается в 10 раз, Кобщ уменьшается в 30 раз при температуре 750°C с увеличением содержания Мо от 6 до 17 мас.%. На основе результатов исследования структурно-фазового состояния слоя взаимодействия между сплавами урана и сталями различного состава построены тройные диаграммы состояний сплавов следующих систем U-Mo-Fe, U-Mo-Fe(Cr), при температурах 750°С.
Открытый доступ
УСТРОЙСТВО ДЛЯ ЭЛЕКТРОИМПУЛЬСНОГО ПРЕССОВАНИЯ ПОРОШКОВЫХ МАТЕРИАЛОВ
(НИЯУ МИФИ, 2024) Башлыков, С. С.; Шорников, Д. П.; Тенишев, А. В.; Тенишев, Андрей Вадимович; Шорников, Дмитрий Павлович; Башлыков, Сергей Сергеевич
Открытый доступ
Distribution of impurities in ceramics based on zirconium nitride obtained using the oxidative constructing approach
(2020) Shevtsov, S. V.; Vorkachev, K. G.; Ashmarin, A. A.; Ogarkov, A. I.; Kovalev, I. A.; Shokodko, A. V.; Kochanov, G. P.; Tenishev, A. V.; Kazakova, V. N.; Shornikov, D. P.; Strelnikova, S. S.; Chernyavskii, A. S.; Тенишев, Андрей Вадимович; Шорников, Дмитрий Павлович
© Published under licence by IOP Publishing Ltd.The localization of impurity phases in ceramics created by direct nitridation of zirconium rolled metal was established. For ceramics synthesized at temperatures above the melting point of the metal, the impurity phases are localized along grain boundaries and at macrodefects. In a composite heterostructure of the composition ZrN -(ZrN x/ - solid solution of nitrogen in metal/ZrN x ) - ZrN, impurity phases are predominantly localized in an -solid solution of nitrogen with their subsequent displacement to grain boundaries and macrodefects at the end of the nitridization process.
