Просмотр Патенты по Автор "Абидова, Е. А."
Теперь показываю 1 - 4 из 4
Количество результатов на страницу
Sort Options
- ПубликацияОткрытый доступСПОСОБ ДИАГНОСТИКИ ТЕХНИЧЕСКОГО СОСТОЯНИЯ РОТОРНОГО ОБОРУДОВАНИЯ(2021) Абидова, Е. А.; Бабенко, Р. Г.Изобретение относится к области технической диагностики, в частности к способам диагностики технического состояния электроприводного оборудования, и может быть использовано для мониторинга вибраций роторного оборудования атомных станций. Технический результат, достигаемый настоящим изобретением, заключается в снижении погрешности измерений и анализа диагностических сигналов. Сущность изобретения состоит в том, что в способе диагностики технического состояния роторного оборудования, заключающемся в определении и оценке механических вибраций оборудования, предложено предварительно измерять и записывать за контрольный промежуток времени величину эталонного диагностического сигнала заведомо исправного оборудования того же типа, что и проверяемое роторное оборудование, а затем за контрольный промежуток времени измерять и записывать диагностические сигналы в процессе работы проверяемого оборудования, после чего разбивать произведенные записи эталонного сигнала и сигнала проверяемого оборудования на не менее чем пять участков продолжительностью не менее двух секунд, каждый участок записи эталонного и проверяемого сигналов преобразовывать в спектр, представляющий собой распределение амплитуд по частотам, осуществлять выборку амплитуд спектров диагностических сигналов проверяемого и исправного оборудования на частотах проявления отклонений проверяемого и эталонного сигналов, а затем вычислять модули разности амплитуд спектров проверяемого и исправного оборудования и осуществлять ранжирование модулей разности и суммирование полученных рангов, а сумму полученных рангов сравнивать с критическим значением, после чего делать вывод о превышении роторным оборудованием регламентированных значений вибрации и, как следствие, его неисправности в случае, если сумма полученных рангов превышает критическое значение, или об исправности оборудования электродвигателя, если сумма полученных рангов меньше критического значения. 2 з.п. ф-лы, 2 ил.
- ПубликацияОткрытый доступСПОСОБ КОНТРОЛЯ ГЕРМЕТИЧНОСТИ И ОБНАРУЖЕНИЯ МЕСТА ТЕЧИ В ТРУБОПРОВОДЕ С ЗАПОРНЫМ ЭЛЕМЕНТОМ(НИЯУ МИФИ, 2021) Абидова, Е. А.; Синельщиков, П. В.Изобретение относится к области технической диагностики, в частности к способам контроля герметичности трубопроводов, и может быть использовано для исследования трубопроводов на герметичность и обнаружения мест течи в трубопроводах атомных станций. Способ контроля герметичности и обнаружения места течи в трубопроводе с запорным элементом заключается в регистрации акустических сигналов в двух точках по длине трубопровода и последующей обработке принятых акустических сигналов. Регистрацию акустических сигналов осуществляют в широком ультразвуковом диапазоне в двух точках по длине трубопровода, расположенных на трубопроводе до и после запорного элемента. Зарегистрированные ультразвуковые сигналы обрабатывают аналого-цифровым преобразователем и по полученным значениям строят два соответствующих точкам регистрации спектра сигналов с использованием преобразования Фурье. В построенных спектрах сигналов выделяют диапазон от 15000 до 90000 Гц и выбирают в этом диапазоне наибольшее значение амплитуды в обоих спектрах сигналов. Затем осуществляют деление амплитуд спектров сигналов в указанном частотном диапазоне на наибольшее значение амплитуды и определяют разницу между спектрами сигналов до и после запорного элемента по предложенной формуле. По определенным значениям делают вывод об отсутствии протечки при разнице S между спектрами сигналов менее -100 или о наличии незначительной протечки, если разница между спектрами сигналов находится в диапазоне от -100 до 100. Вывод о существенной протечке делают при разнице между спектрами сигналов более 100. Также предлагается ультразвуковые сигналы регистрировать с помощью датчиков акустической эмиссии. Технический результат заключается в снижении продолжительности проведения диагностического обследования и исключении влияния геометрии трубопровода на результат, полученный при диагностическом обследовании. 1 з.п. ф-лы, 4 ил.
- ПубликацияОткрытый доступСпособ контроля технического состояния дизель-генератора при эксплуатации(Акционерное Общество "Российский Концерн По Производству Электрической И Тепловой Энергии На Атомных Станциях", Федеральное, Государственное Автономное Образовательное Учреждение Высшего Образования "Национальный Исследовательский Ядерный Университет "Мифи" (Нияу Мифи), Частное, Учреждение По Обеспечению Научного Развития Атомной Отрасли "Наука И Инновации" (Частное Учреждение "Наука И Инновации"), 2020-11-27) Абидова, Е. А.; Горбунов, И. Г.; Никифоров, В. Н.; Пугачева, О. Ю.; Соловьев, В. И.

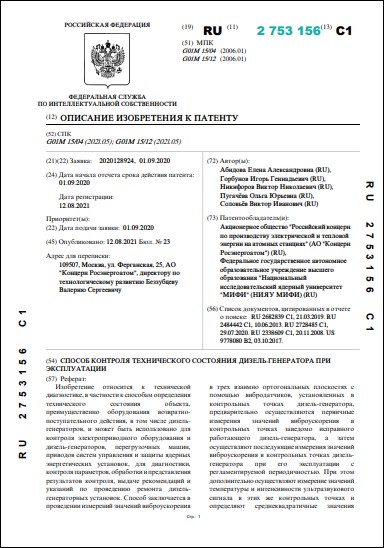

- ПубликацияОткрытый доступСПОСОБ КОНТРОЛЯ ТЕХНИЧЕСКОГО СОСТОЯНИЯ ДИЗЕЛЬ-ГЕНЕРАТОРА ПРИ ЭКСПЛУАТАЦИИ(2021) Абидова, Е. А.; Горбунов, И. Г.; Никифоров, В. Н.; Пугачёва, О. Ю.; Соловьёв, В. И.Изобретение относится к технической диагностике, в частности к способам определения технического состояния объекта, преимущественно оборудования возвратно-поступательного действия, в том числе дизель-генераторов, и может быть использовано для контроля электроприводного оборудования и дизель-генераторов, перегрузочных машин, приводов систем управления и защиты ядерных энергетических установок, для диагностики, контроля параметров, обработки и представления результатов контроля, выдаче рекомендаций и указаний по проведению ремонта дизель-генераторных установок. Способ заключается в проведении измерений значений виброускорения в трех взаимно ортогональных плоскостях с помощью вибродатчиков, установленных в контрольных точках дизель-генератора, предварительно осуществляются первичные измерения значений виброускорения в контрольных точках заведомо исправного работающего дизель-генератора, а затем осуществляют последующие измерения значений виброускорения в контрольных точках дизель-генератора при его эксплуатации с регламентируемой периодичностью. При этом дополнительно осуществляют измерение значений температуры и интенсивности ультразвукового сигнала в этих же контрольных точках и определяют среднеквадратичные значения интенсивности ультразвукового сигнала, температуры и виброускорения, а также вычисляют по измеренным значениям виброускорения среднеквадратичные значения виброскорости и виброперемещения, полученные значения представляют в виде матриц. Далее осуществляют нормирование полученных среднеквадратичных значений, вычисление ковариационных матриц и их сингулярное разложение с получением собственных векторов и собственных значений, затем выполняют проецирование полученных данных на главные компоненты с формированием кластеров, соответствующих измерениям в каждой точке в пространстве главных компонент. После этого определяют нормативный интервал, сформированный как диапазон расстояния между кластерами предыдущих измерений, и делают вывод о полной исправности дизель-генератора при попадании более 50% кластеров текущих измерений в нормативный интервал или о наличии дефектов в работе дизель-генератора при попадании менее 50% кластеров текущих измерений в нормативный интервал или о неисправности дизель-генератора при попадании более 50% кластеров ниже границы нормативного интервала. Технический результат заключается в обеспечении возможности своевременного выявления отклонений в работе дизель-генератора путем проведения периодических измерений и сравнения полученных результатов вычислений между собой, и, как следствие, в обеспечении промышленной безопасности технологического оборудования установок. 5 з.п. ф-лы.
